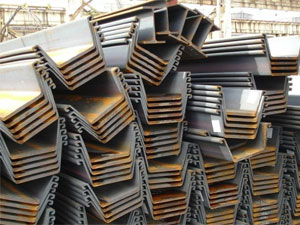

Шпунт Ларсена Л4, Л5, Л5-УМ, Л7

Шпунт Ларесана — строительная арматура, применяемая для укрепления краёв котлована и его защиты от грунтовых и ливневых вод. Ограждения из шпунта также препятствуют появлению оползней, используются в процессе укрепления и постройки дамб и мостов.

Конструкция, размеры и технические требования в соответствии со следующими стандартами:

  • ТУ 14-2-879-89 (Прокат стальной горячекатаный шпунтовой сваи типа Ларсен).
  • ТУ 14-102-147-93 (Шпунт Ларсена Л5-У корытного типа).
  • ГОСТ 4781-85 (Профили стальные горячекатаные для шпунтовых свай).

Наша компания изготавливает и поставляет следующие виды шпунта Ларсена:

Технические характеристики шпунта Ларсена

Шпунт Ларсена - габаритный чертеж

Тип Ширина профиля, B, мм Ширина стенки, b, мм Высота профиля, h, мм Толщина стенки, S, мм Толщина полки, t, мм Масса 1 м длины, кг
Шпунт Л4 436 292 204, 2 14, 8 9,5 74,0
Шпунт Л5 466 332 196 21,0 11,0 100,0
Шпунт Л5-У 543 344 236, 5 23,0 11,0 113,7
Шпунт Л7 455, 7 330, 1 236 23,0 12,0 144,3

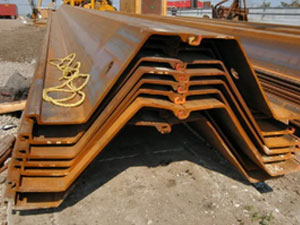

Шпунт AZ зетового профиля смотрите по ссылке

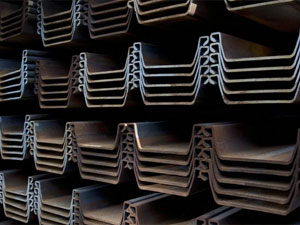

Шпунт корытного профиля профиля AU, PU, GU смотрите по ссылке


Замки для шпунта
- производства Северсталь Метиз. Данные замки имею разрывное усилие от 38,5 кН до 46,0 кН на погонный сантиметр. Применение этого замка в шпунтовых конструкциях рекомендовано по ГОСТ Р 536-29-2009, ТУ 5264-001-07851735-2009, ТУ 5264-015-01393674-2012, ТУ 5264-016-01393674-2012.

Чертеж и габаритные размеры замка шпунта Ларсена

Цены на шпунт Ларсена

Тип Цена за тонну, руб
Шпунт Л4 от 35 000
Шпунт Л5 от 38 000
Шпунт Л5-УМ от 40 000
Шпунт Л7 уточняйте
Шпунт GU-18n от 50 000
Шпунт GU-22 от 55 000
Шпунт AZ 13-770 от 40 000

Скачать ТУ 14-2-879-89. Прокат стальной горячекатаный шпунтовой сваи типа ЛарсенСкачать ТУ 14-2-879-89.
Прокат стальной горячекатаный шпунтовой сваи типа Ларсен
